Una Yamaha TMAX 560 llega al taller con 13 fallos y la avería estaba escondida dentro de un cable
Una motocicleta moderna puede mostrar una cantidad abrumadora de errores electrónicos y, sin embargo, tener una única avería detrás de todos ellos.
Eso es precisamente lo que, según relata El Canal del Bibi, ha ocurrido con una Yamaha TMAX 560 que comenzó a apagarse inesperadamente, funcionar de manera irregular y mostrar tantos fallos electrónicos que inicialmente resultaba difícil encontrar una relación entre ellos.
La moto pertenece a Fran, un conocido habitual del canal. Según explica el creador, el propietario terminó su jornada de trabajo, arrancó normalmente y comenzó a circular. Poco después, la TMAX empezó a comportarse de una manera preocupante.
El motor se apagaba, volvía a arrancar con dificultad y diferentes funciones electrónicas dejaron de responder correctamente.
Consiguió llegar hasta el taller, pero durante el trayecto la situación se repitió varias veces: arrancaba, circulaba durante un tiempo y volvía a pararse.
Aquello parecía el principio de una avería electrónica importante.
La primera diagnosis mostraba multitud de errores
Al conectar inicialmente una máquina de diagnosis, el taller pudo comprobar que existían numerosos fallos almacenados.
La herramienta permitía eliminarlos, aunque no ofrecía el mismo nivel de detalle que el equipo oficial de Yamaha.
La primera hipótesis fue relativamente lógica: podía tratarse de un problema puntual de tensión de batería.
Una batería envejecida o una caída importante de voltaje durante el arranque pueden generar errores aparentemente inconexos en vehículos modernos. Las diferentes centralitas necesitan trabajar dentro de unos márgenes concretos de alimentación y, cuando la tensión cae excesivamente, pueden comenzar a registrar fallos de comunicación o valores imposibles de diferentes sensores.
El taller decidió borrar los errores y probar nuevamente la moto.
Durante unos minutos parecía haberse solucionado.
Hasta que el ralentí volvió a caer.
Y la TMAX volvió a apagarse.
Cambian la batería, pero el problema continúa
La batería ya tenía cierto tiempo de utilización, así que decidieron descartarla completamente.
Instalaron una batería nueva, eliminaron otra vez los códigos de error y volvieron a probar el scooter.
El resultado fue prácticamente idéntico.
La moto arrancaba correctamente, parecía funcionar con normalidad y, después de unos minutos, aparecían nuevamente las irregularidades en el ralentí y las paradas.
Eso permitió eliminar una de las primeras sospechas.
No era simplemente una batería agotada.
La siguiente decisión fue acudir a un conocido del taller especializado en Yamaha para conectar el sistema oficial de diagnosis.
Y allí apareció la sorpresa.
La máquina oficial encontró 13 fallos
La diagnosis de Yamaha mostró nada menos que 13 errores registrados.
Entre ellos aparecían problemas relacionados con el TPS, el sensor del cigüeñal, el caballete lateral, el sensor de caída y el sistema de acelerador electrónico.
Era una combinación difícil de creer.
Que todos esos componentes se averiasen simultáneamente resultaba extremadamente improbable.
El propio mecánico comenzó entonces a sospechar que los códigos eran simplemente las consecuencias de otra anomalía.
Porque cuando aparecen numerosos fallos en sensores que aparentemente no tienen ninguna relación entre ellos, una de las primeras cuestiones que debe comprobarse es aquello que sí pueden compartir: alimentación eléctrica, masas, conectores o cableado.
Después de borrar nuevamente los errores, dos relacionados con el TPS y el acelerador electrónico continuaban apareciendo con especial insistencia.
Era la primera pista verdaderamente útil.
Qué hacen el TPS y el acelerador electrónico
En un sistema de acelerador electrónico existen diferentes sensores cuya información debe coincidir constantemente.
El conductor gira el puño y un sensor registra cuánto acelerador está solicitando. La centralita interpreta esa petición y ordena al sistema de admisión colocar las mariposas en la posición correspondiente.
Por otra parte, el TPS —Throttle Position Sensor— permite conocer la posición real de esas mariposas.
La centralita compara continuamente ambas informaciones.
Si el conductor solicita una determinada apertura y los valores recibidos no resultan coherentes, el sistema puede interpretar que existe un problema de seguridad.
Esta supervisión resulta especialmente importante porque ya no existe simplemente un cable mecánico que conecte directamente el puño derecho con las mariposas de admisión.
Por eso una señal eléctrica incorrecta puede provocar ralentí inestable, pérdida de respuesta, limitación electrónica o incluso la parada del motor, dependiendo del fallo detectado.
La TMAX 560 dispone además de numerosos sistemas electrónicos de gestión del motor y modos de conducción. Yamaha equipa esta generación con el sistema D-Mode, control de tracción y una compleja gestión electrónica adaptada a su motor bicilíndrico de 560 cc.
La modificación del manillar levantó las sospechas
Había otro elemento que El Canal del Bibi conocía perfectamente: aquella TMAX había sido modificada anteriormente.
El taller había instalado un manillar diferente y había trabajado sobre la disposición de determinados botones y cables.
Según explica el propio creador, cuando realizan este tipo de modificaciones comprueban siempre que exista longitud suficiente para que el manillar pueda girar completamente hacia ambos lados sin tensar el cableado.
Sin embargo, viendo la naturaleza de los errores, comenzaron a preguntarse si algún cable podría haberse deteriorado con el paso del tiempo.
La hipótesis tenía sentido.
Un cable puede parecer perfectamente colocado cuando la moto está detenida y, sin embargo, sufrir una pequeña flexión cada vez que el conductor gira el manillar.
Miles de movimientos repetidos pueden terminar castigando precisamente el mismo punto.

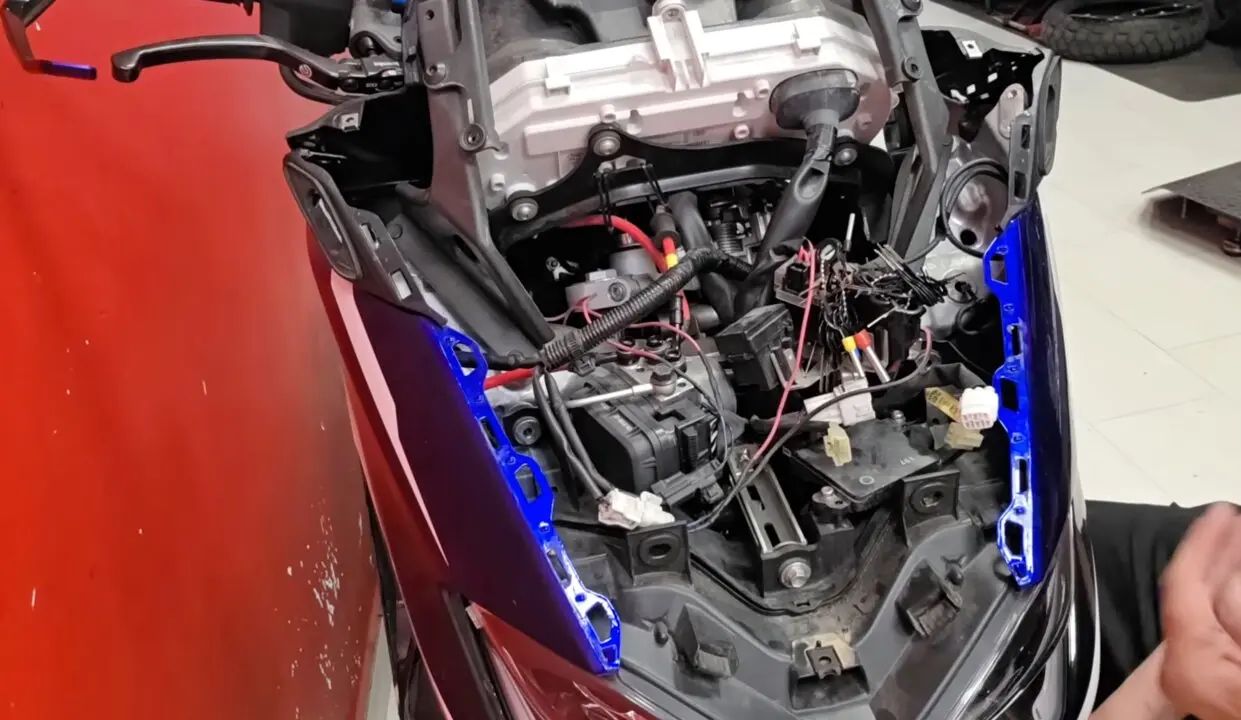

Así que decidieron desmontar.
Empiezan a seguir todo el cableado
El taller revisó los diferentes ramales que habían sido desplazados o manipulados durante la modificación.
Fueron siguiendo los cables hasta llegar a la zona relacionada con el acelerador electrónico.
Exteriormente parecía prácticamente normal.
Pero uno de los conductores llamó su atención.
La funda presentaba una pequeña zona extraña. Al retirar parte del aislamiento comprobaron que el problema era mucho mayor de lo que parecía desde fuera.
Según muestra y explica El Canal del Bibi, del conductor interior solo permanecían unidos unos pocos filamentos metálicos.
La electricidad todavía podía circular, pero lo hacía a través de una sección mínima.
Eso podía explicar perfectamente el carácter intermitente de la avería.
En determinadas posiciones había contacto suficiente para que la moto funcionase. Una pequeña vibración o movimiento podía empeorar la conexión y provocar una señal incorrecta.
El segundo cable estaba completamente partido
Después de descubrir el primer conductor deteriorado, decidieron comprobar los demás.
El mecánico comenzó a tirar suavemente de ellos para comprobar su resistencia.
Y uno se separó.
El cable estaba partido dentro de la funda, de manera que visualmente podía parecer intacto.
Ahí apareció finalmente la explicación que llevaban buscando.
El Canal del Bibi sostiene que uno de los conductores todavía permitía cierto paso eléctrico mientras que otro había perdido prácticamente su continuidad.
Dependiendo del movimiento del manillar y de las vibraciones, los extremos podían entrar o salir parcialmente en contacto.
Eso explicaría por qué la moto:
arrancaba correctamente, funcionaba durante unos minutos, comenzaba a presentar un ralentí extraño y finalmente podía apagarse.
Por qué un cable roto puede provocar 13 errores
Aquí aparece la parte más interesante de la avería.
La TMAX probablemente no tenía 13 componentes averiados.
Tenía 13 códigos registrados.
Y ambas cosas son muy diferentes.
Cuando una unidad electrónica pierde una señal esencial, otros sistemas pueden empezar a recibir información incoherente.
Imaginemos que la centralita deja de conocer correctamente la posición solicitada por el acelerador. Al mismo tiempo, observa que la posición de las mariposas no coincide con el valor esperado.
Puede registrar errores directamente relacionados con esos sensores, pero también aparecer anomalías secundarias cuando otras unidades reciben valores incompatibles o la alimentación se interrumpe momentáneamente.
Además, cada parada inesperada del motor puede provocar nuevos registros asociados a componentes que dejan de comportarse de la manera prevista.
Por eso en diagnosis es fundamental distinguir entre el origen de una avería y sus consecuencias.
Cambiar uno por uno los 13 componentes señalados habría supuesto una factura enorme y probablemente no habría solucionado el problema.
La batería nueva tampoco había sido inútil como prueba
Aunque sustituir la batería no resolvió el problema, sirvió para descartar una posibilidad importante.
Con una alimentación nueva y estable, los errores continuaban apareciendo.
Esto permitió centrar progresivamente la búsqueda en sensores, conexiones y cableado.
El taller llegó incluso a adquirir otra herramienta de diagnosis y recurrió finalmente al equipo oficial de Yamaha para obtener una información más completa.
Los manuales técnicos de la Yamaha TMAX 560 dedican apartados específicos al sistema de inyección, al sistema eléctrico, a los diagramas de cableado y a los procedimientos de diagnóstico precisamente porque una avería de este tipo exige comprobar señales y continuidad, no limitarse a sustituir la pieza mencionada por el código de error.
La reparación será sustituir el conector completo
Una vez localizado el problema, El Canal del Bibi decidió no limitarse simplemente a empalmar los cables deteriorados.
La intención es instalar una ficha nueva, extraer los terminales y reconstruir correctamente esa zona del mazo eléctrico.
También estudiarán cómo reforzar la parte situada inmediatamente antes del conector.
El objetivo consiste en evitar que toda la flexión producida al mover el manillar vuelva a concentrarse exactamente en el mismo punto.
Una solución posible es conseguir que una sección algo mayor del ramal se mueva conjuntamente, en lugar de obligar a los últimos centímetros de cable a doblarse constantemente.
El propio taller reconoce que la modificación pudo influir
Un detalle importante del vídeo es que El Canal del Bibi no intenta presentar automáticamente el problema como un fallo de fabricación de Yamaha.
El creador recuerda que ellos mismos habían trabajado anteriormente en el manillar de la moto y reconoce que, aunque comprobaron el cableado durante aquella intervención, la modificación puede haber contribuido al esfuerzo repetitivo sobre esa zona.
“Nadie es perfecto”, viene a reconocer durante la explicación.
Es un matiz fundamental.
Con la información disponible no puede afirmarse que todas las Yamaha TMAX 560 tengan un problema de cableado en el acelerador ni que exista un defecto generalizado de fábrica.
La propia unidad había recibido modificaciones que alteraban la posición original de algunos elementos.
Una avería minúscula capaz de volver loca toda la moto
El caso demuestra hasta qué punto ha cambiado la mecánica moderna.
Hace décadas, un cable roto normalmente provocaba que un componente dejase de funcionar.
Ahora, una interrupción de apenas unos milímetros dentro de un mazo eléctrico puede hacer que diferentes centralitas comiencen a registrar errores y que el cuadro muestre una auténtica colección de avisos.
En este caso aparecieron 13 fallos.
Se cambió la batería.
Se borraron varias veces los errores.
Se utilizó la diagnosis oficial.
Se comprobaron sensores.
Y durante un tiempo parecía que la TMAX podía esconder una avería electrónica importante.
La solución estaba mucho más cerca del manillar: un conductor prácticamente seccionado y otro cable partido dentro de su propia funda.
El vídeo publicado por El Canal del Bibi identifica además claramente la moto como una Yamaha TMAX 560 y muestra posteriormente el proceso de reparación de una unidad que había acumulado esos 13 fallos.
Una avería diminuta, casi invisible desde fuera, había conseguido que una de las maxiscooter más tecnológicas del mercado pareciese estar fallando prácticamente por todas partes.
